正航仪器设备技术元件一般结构等范围
2015-08-04    来源:正航仪器    作者:小曾  阅读:
正航仪器设备技术元件一般结构等范围
1.一般结构

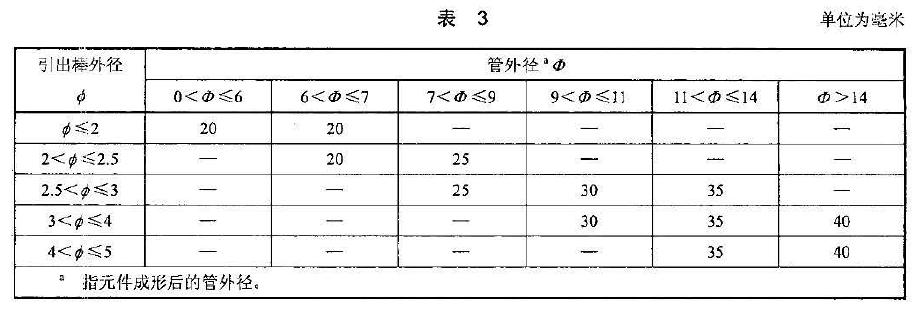

1.1元件中引出棒在管内部分的长度应不小于表3 的规定值。
元件中引出棒在管内部分的长度应不小于表3 的规定值
若元件的横截面为非圆形,则其对引出棒几何尺寸的要求按照制造商提供的技术文件进行考核。
2.元件(包括端部)应密封。
:若有协议,端部可采用临时的密封措施或不需封,且密封性能不作考核。

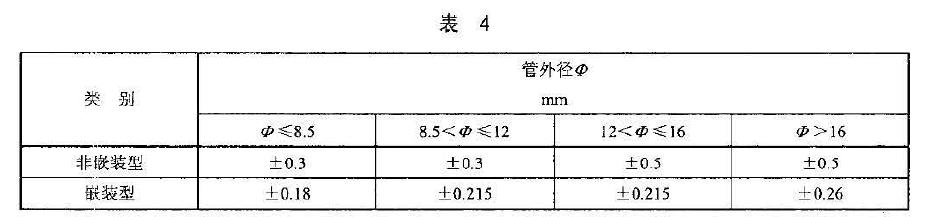

2.1元件的外径尺寸极限偏差应不超过表的规定值。
元件的外径尺寸极限偏差应不超过表4 的规定值
若无件的横截面为非圆形,则其对外径尺寸的要求按照制造商提供的技术文件进行考核。
3.对本标准有规定的尺寸公差按规定进行考核,其余制造商有公差要求的尺寸按其要求进行考核,未标注公差的尺寸按GB1804-2000 V级进行考核。
注;元件的推荐自-尺寸标准参照附录D
3.1 管体温度
元件正常工作时的管体温度不应超过己证明的、该材料能够安全使用的限值,具体参见附录
3.2 工作寿命
元件在正常工作条件下的工作寿命应不小于3000h
4. 制造
4.1用于加热液体的、接头安装在液面以下的元件,如焊有法兰,则应能承受1.2 MPa 、历时5 min的浸水压力试验,试验后无渗透现象,元件打上永久性的0.6 MPa" "H" 标志;如焊有紧固装置,应能承受0.3 MPa、历时5min 的浸水压力试验,试验后无渗透现象,元件分别打上永久性的"0.1MPa""P" 的标志。
4.2 引出棒阳能承受拉力为自身抗拉力的70%、但不大于1000N且历时3min的拉力试验,不发生位移和断裂现象。
