正航整理内燃机 水散热器产品质量分等
2015-07-03    来源:    作者:佚名  阅读:
正航整理内燃机 水散热器产品质量分等
1 范围
本标准规定了内燃机水散热器产品合格品、一等品、优等品三个等级的质量指标,试验方法和检验规则。
本标准适用于内燃机管片式和管带式水散热器产品质量等级的评定。
2 引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 2828—1987 逐批检查计数抽样程序及抽样表(适用于连续批的检查)
GB/T 9421—1988 汽车散热器技术条件
3 质量指标
3. 1 技术要求
3. 1. 1 产品应按经规定程序批准的产品图样及技术文件制造。
3. 1. 2 散热管堵塞数
水散热器芯子堵塞的散热管数:合格品不得超过散热管总数的1%;一等品和优等品不允许有堵塞的散热管。
3. 1. 3 水散热器密封性能

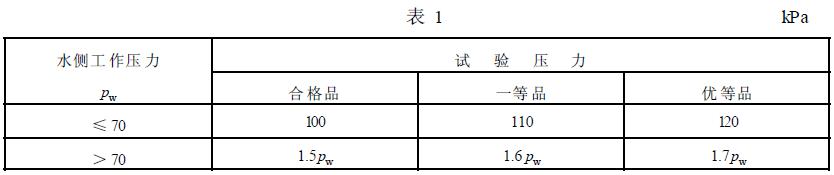

水散热器水侧应密封,其密封性在不低于表规定压力的承载下历时1 min 不允许泄漏。
 其密封性在不低于表1 规定压力的承载下历时1 min 不允许泄漏
3. 1. 4 水散热器耐振性能
水散热器充满清水在试验台上频率从050 Hz范围内选择共振点进行试验,如无共振点则用50 Hz频率进行试验,加速度为40 m/s2 上下连续振动12×105 次不允许出现泄漏和零件损坏。
3. 1. 5 水散热器压力循环性能
水散热器充满介质,使介质的压力从不大于25 kPa 上升到指定压力,经保持再下降到25 kPa,各占2 s,即6 s 时间为一个循环,介质的温度为90℃±1℃。
3. 1. 5. 1 合格品
3. 1. 5. 1. 1 介质的压力从不大于25 kPa 上升到70 kPa,经保持再回复到不大于25 kPa 为一个循环,进行1500 个循环。
3. 1. 5. 1. 2 介质的压力从不大于25 kPa 上升到124 kPa,经保持再回复到不大于25 kPa 为一个循环,进行150 个循环。
3. 1. 5. 1. 3 按顺序重复3.1.5.1.13.1.5.1.2 的规范,共进行2×104 个循环不允许出现泄漏、脱焊及零件损坏现象。
3. 1. 5. 2 一等品和优等品
按顺序重复3.1.5.1.1 3.1.5.1.2 的规范,共进行3×104 个循环不允许出现泄漏、脱焊及零件损坏现象。
3. 1. 6 热冲击试验
水散热器通入常温为t1 的介质,待试件达到t1 温度时再通入t2 的介质,待试件达到t2 时再通入t1的介质,共进行1000 个循环试验,试件不允许出现泄漏、脱焊及零件损坏。
t1 为常温,t2=t1+70)±5℃,t2100
3. 1. 7 不要求在同一试件上完成3.1.53.1.6 试验。
3. 1. 8 水散热器散热片(带)与散热管的焊合率
焊合率规定:合格品不小于80%;一等品不小于85%;优等品不小于87%
3. 1. 9 水散热器芯子对角线的长度差芯子对角线长度不大于800 mm时,对角线长度差值小于或等于3 mm;当对角线长度大800mm时,对角线长度差值不大于5 mm;对角线长度大于1 200 mm 时,对角线长度差值不大于8 mm
3. 1. 10 水散热器内部不允许有游动的固体残留物。
3. 1. 11 散热片片数或波峰数
管片式水散热器散热片总片数应符合产品图样的规定,其偏差不超过图样规定总片数±1%;管带式水散热器每条散热带的波峰数应符合产品图样的规定,其偏差为±个。
3. 1. 12 散热片的片距或波峰距
管片式散热片的片距偏差为±0.2 mm 内,两散热片不允许压合在一起;管带式散热器散热带的波峰距偏差为±0.5 mm
3. 1. 13 在水散热器前后两面处的散热片(带)不允许有卷曲、倒伏。
3. 1. 14 在水散热器前后两面处的散热片(带)相互参差不允许大于1 mm
3. 1. 15 在水散热器前后两面处的散热片(带)不允许有边缘碎裂。
3. 1. 16 水散热器与主机的装配尺寸应符合产品图样规定。
3. 1. 17 水散热器复式加水口盖的进、出气阀的开启压力应符合产品图样的规定。
3. 1. 18 水散热器加水口和加水口盖的配合尺寸应符合图产品样的技术要求。
3. 1. 19 水散热器所有焊缝不允许有明显的钎焊堆积。
3. 1. 20 水散热器外表面应清洁干净,不允许有酸渍和锈蚀。
3. 1. 21 水散热器外表面防腐层应均匀美观,不允许有涂料剥落现象。
3. 1. 22 水散热器产品的标志、包装、运输与贮存应符合GB/T 9421 的规定。
