DA—l 6型晶体管毫伏表工作原理考究

2014-05-16    来源：正航仪器    作者：正航网络  阅读：次

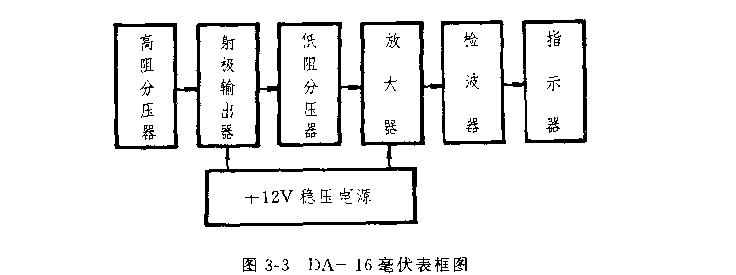

一、整机组成框图(图3-3)

从框图可以看出．该电压表为放大  检波式，因此局丁低频毫伏表，由晶体管组成。表头校正弦有效值刻度。







二、DA—l 6型晶体管毫伏表电路附表

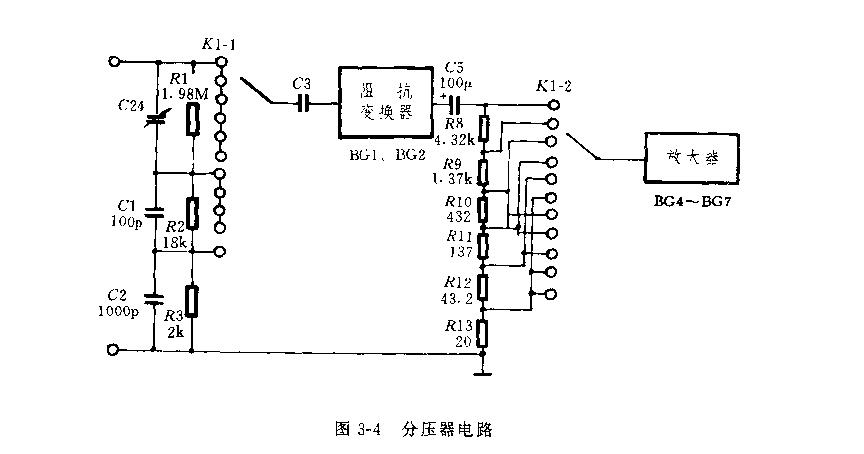

1．分压器(图3—4)

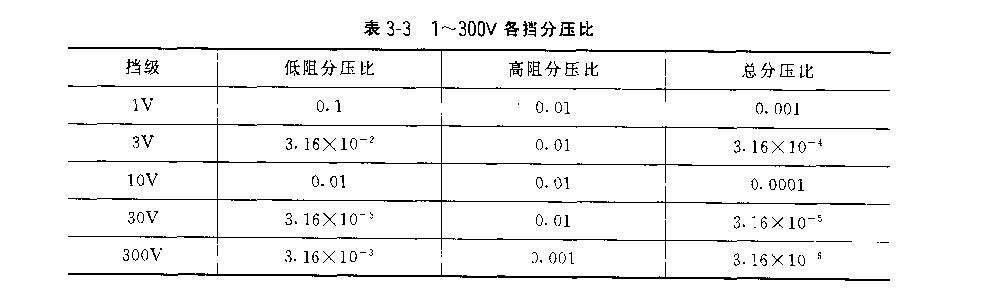

分压器是为满足多量程测量的要求而设置，以便对不同的输入电压采用不同的衰减倍数，使被测电压衰减至1mV一300v的范围内测量。分压器分两部分：阻抗变换器之前为高阻分压器，采用补偿式分压电路，以获得宽带平坦的响应；阻抗变换器之后为低阻分压器G两级分压器由量程开关K1—1、K1—2分“十”“一”挡步进式切换。当被测电压＜300mv(前六挡)，高阻分压器不起作用，仅低阻分压器起作用‘当被测电压＞300mv时(后五挡)，两级分压器都起作用。这样设计的优点是：当被测电压较小时(小于300mv)、

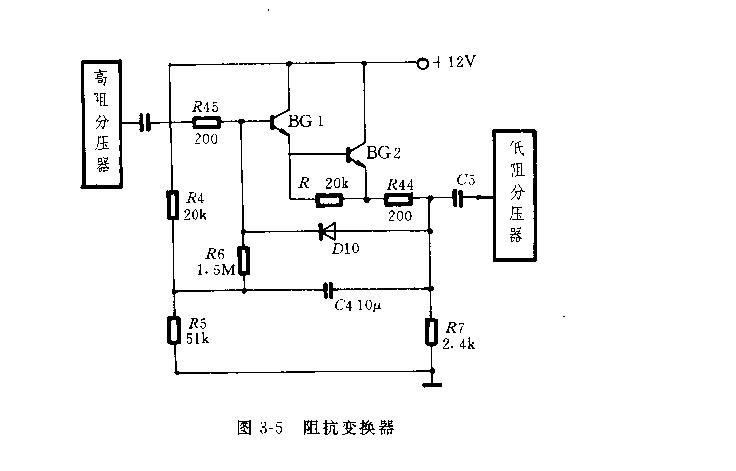

2．阻抗变换器(图3—5)

阻抗变换器电路中的BG1、BG2组成两级射极跟随器，置在高阻分压器和低阻分压器之间，将高阻抗输人变为低阻抗输出，由于其输入阻抗很高，可减轻仪表对被测电路的影响。BGl、BG2作为射极跟随器具有很高的输人沮抗。但由于基极偏置电阻并联在输人端，因而使总的输人阻抗下降。为了消除偏置电阻对输人阻抗的影响，可设法使交流信号不流到偏置电阻中击，所以采用C4、R6组成的自举电路C交流信号输人时，加至R6的上端，由于自举电容C4将与输人信号同相的输出信号接到R6的下瑞，又由于射极输出器的电压放大倍数接近于l，电阻R6的上下两端对交流信号来说接近等电位，所以梳人R6的交流信号电流几乎为零，从而消除了偏置电阻对交梳信号的分流作用，提高/输人阻。http://www.zhsysb.cn
