前面已经为大家介绍了 GB一9B型电子管毫伏表的使用方法，原理构造，如下，正航仪器为您介绍在平常的使用过程中，可能出现的一些问题，以及如何检修：
一、输入信号没有指示，可能原因：
①没有高压；
‚某一级电子管不工作；
③、电路有脱焊或假焊；
④个别零件或开路损坏。如有个别量程没有指示．一般故障出自开关电路。通常是开关接不良，可清洁开关，或用镊子小心调整弹片。
二、仪表指示不稳定，或表针抖动，可能原因：地线接触不良；
1、电子管管胆接触不良；
2、升关接触不良；
3、个别零件或导线接触不良；
4、电路之间发生间歇性相碰短路
5、滤波电路或去锅电路的电容漏电或失效
6、C19、R36、R37有漏电、接触不良或损坏
7、阴极旁路电容C5或C7失效。
三、仪表指示值普遍偏低，可能原因：
①电压不足；
②电子管衰老；
③个别元件变质，例如某一级电子管工作状态失常。
四、换挡不准，即多数量程指示准确，个别量程指示不准确。故障可能是仪器末铰准的缘故，可参照下面的铰准方法加以调整即可。
五、噪音过大。其现象是当量程开关放在灵敏度最高档(即10mv挡)时，输入接线柱虽已短路，但电表指针仍有轻微摆动，有时甚至有较大幅度的间歇性摆动
①仪表地线未接好；
②G2(6J1)电子管性能变劣或该级电子管阴极旁路电容(‘7失效；
②线路板受潮而漏电，或因电解电容器漏出电解液导致使线路板漏电。
六、表头调不到零点。可能原因：
1、6H2电子管衰老损坏；
2、线路板漏电；
3、检波电路失效；
4、零点调整电位器W2接触不良或d
5、R38烧断或脱焊，
6、整流管G3输出不稳定或G3老化
7、G1衰老或CJ20漏电。
七、所有挡位或某几挡位表针不归零
1、分压电阻或转换开关所路；
2、Gl栅极开路，管座或接地点接
3、放大器自激。
八、误差大，读数不准
1、表头零点不准；
2、量程转换开关接触不良或分压电阻变6
3、输入信号电压波形失真大；
4、放大管衰老，跨导降低；
5、放大管工作不正常，阴极反馈电阻变值
6、增益电位器Wl移位、接触不良或损坏
7、放大管帘栅极电容严重漏电、损坏或脱焊
8、整流管G3效率降低或电源电压太低；
9、高频段不准，可能是补偿电感短路；
10、表头灵敏度降低，或有轴承摩擦现象。
九、指示灯不亮，无交流电压。可能原因：
1、熔断丝断；
2、电源线断，
3、电源变压器初级有断线，将电源开关置接通位置。

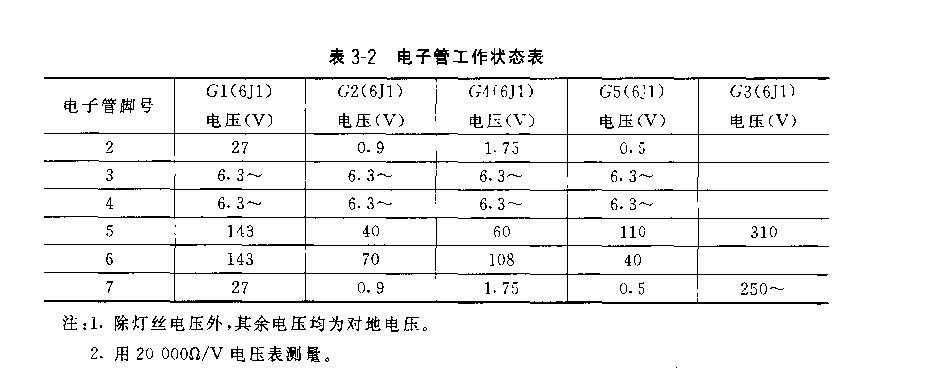

表3—2列出本仪器各级电于管的工作状态，供维修时参考，但由于电子管特性的不均匀性和电路元件数值的变动和误差，具体情况可能有些出入。
仪器在出厂时已经过标定校准。如果使用时间较氏，或者经过较大规模的修理换F电子管等，可按下述方法进行校准。
(1)依据使用方法说明，调整零点。
(2)将量程开关扳在1V挡，输入50Hz或lkHz的正统信号标准电压lV(这个信号电压的误差要求不大于土1％)，调整电位器u/1(在机内、价格底有空圆孔或在铭牌后面)，使表针指示1V。校准后，要用油漆对W1点封。
(3)在有条件的地方，可以再对10mv至300v分挡进行检查。如其中某挡指示不准，可能是由于开关接触不良或测量电阻接触不良造成，也可能测量电阻变值，可以更换或调整其阻值(如采用并联法)。但是，测旦电阻在一般情况下是很稳定和可靠的，应慎重进行。是在出厂时用作校正高频响应的，在一般情况下，不可变动。如果调换新的6Z4电子管，必须对新的6Z4电十管进行老化处理42小时以后，方可进行校准。http://www.zhsysb.cn
