自磨机在选矿厂干式无介质中应用

2014-05-13    来源：正航仪器    作者：正航网络  阅读：次









为使自磨机的粉碎能力较强、生产效率较高，自磨机内装载矿石量须有一理想恒。装量过多或过少都影响磨机的粉碎能力，为此采用电磁振动给料机供料来实现装料量的连续调节。有下列几种参量反应了磨机内矿石装载量的情况：

1．拖动自磨机电动机的功率随装载量的多少而变化。

2．矿石在磨机内接击磨机内壁发出一定频率范围的噪音，据试验为1000-4000赫芝的音强。

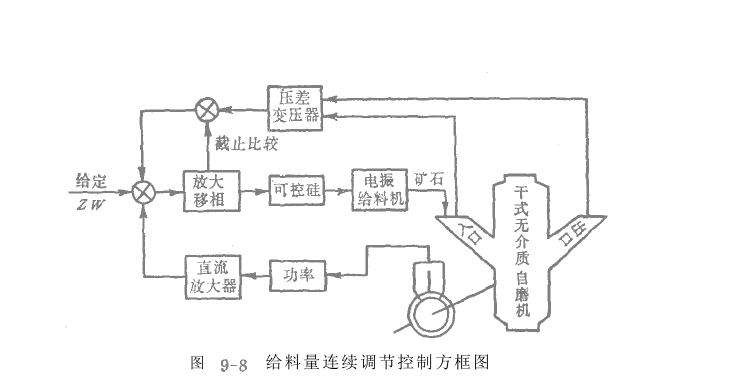

3．磨机进出口两端压力差也能反应其装矿量：恒定时，磨机内矿石少，其风损小，呈现的压差大装矿量之间基本呈线性关系。通过参量变化以连续自动调节给科量的控制方框图如图9—8所示。电磁振动给科机的给矿量由电位器给定，当磨机电动机 http://www.zhsysb.cn

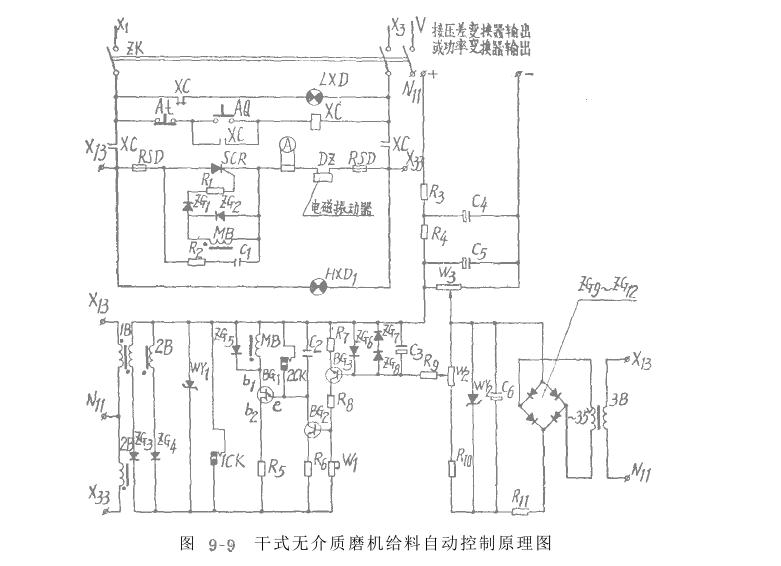

的功率由于磨机内装矿量过多或过少而偏离给定时，功率讯号随之变化，使脉冲移相角前移或后移，以此来控制可控硅的控制角，使电振给科机给矿量增加或减少，位磨机内的装矿量维持在给定恒附近。其电气原理图如图9—9所示。电磁振动给料机由单相半波可控硅整流器供电，其触发回路是采用单结晶体管移相原理。

放大三极管5Z3的基极由给定电位器扩，功率变送器和截止比较环节控制。功率变送器为三相不平衡系统的功率测量，按两瓦特表法测量磨机的三相功率，作为负反馈信号，它有两个独立的测功单元，其输出为串联相加。在正常情况下功率变送器输出电压低于比较环节的电压；只有当磨机内的装矿量超过许可值时，其输出电压大于比较环节电压时，位放大三极管BG3封锁，从而中止了脉冲的发生，封锁可控硅，停止向磨机加料。
