镀层蓝白色，接近六价铬镀层的色泽，硬度高，耐磨性、耐蚀性好，厚度能够达到0.3μm以上。镀液覆盖能力高，操作简单，便于维护，不含六价铬，废水处理简单。
一、镀速

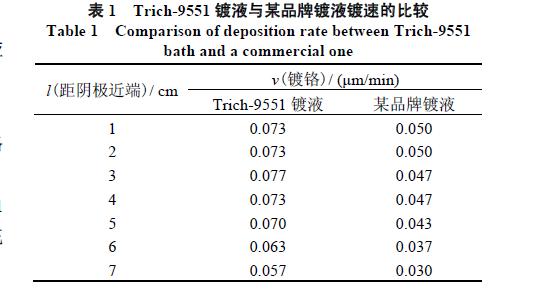

在赫尔槽中放250 mL Trich-9551镀液，温度控制在53~55°C，5 A电流施镀30 min，用武汉材料保护研究所生产的ZD-B智能电解测厚仪测定镀铬层厚度，然后计算镀铬速率，所得结果列于表1。表1中还列出了在相同条件下，用市场上流行的某知名品牌硫酸盐三价铬镀液测定的镀铬速率。实验表明，Trich-9551镀液的镀铬速率是某品牌镀液的1.46~1.90倍，其数值已经接近氯化物体系三价铬的镀铬速率。
用Trich-9551镀液镀赫尔槽试片90 min，所得镀铬速度与表1中的Trich-9551数据相同。使用Trich-9551镀液，镀层可连续增厚，其性能与早期的三价铬镀液相比得到了根本性的改变。
二、镀液稳定性
用250 mL赫尔槽检验镀液的稳定性，按Trich-9551工艺条件严格操作。每张试片用5 A电流施镀5 min，连续镀500张试片，镀层的厚度和外观基本保持不变，镀层对试片的覆盖长度在75~85 mm的范围内，一般在80 mm左右。实验表明，Trich-9551三价铬镀液相
当稳定。
三、工艺参数研究
1、温度对镀层的影响

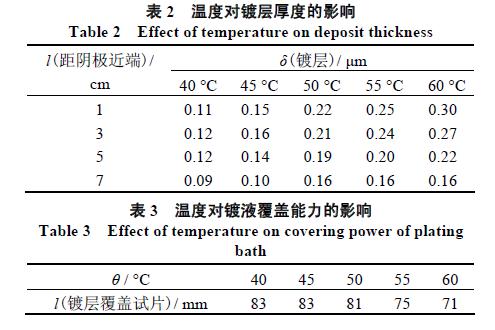

采用100 mm长的赫尔槽试片，250 mL镀液，5 A电流施镀3 min，测定不同温度下所得镀层的厚度和镀液的覆盖能力(以从阴极近端至阴极远端镀层覆盖试片的长度来表示)，分别列于表2和表3。数据表明，随着温度的升高，镀层厚度增加，但镀液的覆盖能力变差。实验还发现，Trich-9551镀液在55°C以上操作时，稳定性不够好。因此，Trich-9551工艺将镀液温度控制在48~55°C。
2、电流对覆盖能力的影响

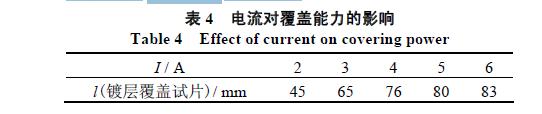

镀赫尔槽试片，250 mL镀液，采用2~6 A电流施镀3 min，测定不同电流条件下所得镀层对试片的覆盖情况，所得数值列于表4。实验表明，电流明显影响镀液的覆盖能力，随着电流的提高，覆盖能力增大。Trich-9551工艺规定电流密度范围为8~15 A/dm2，一般控制在10 A/dm2较合适。
3、pH对镀层的影响
镀赫尔槽试片，250 mL镀液，在50°C温度下用5 A电流施镀3 min，测定不同pH下所得镀层的厚度和镀层对试片的覆盖情况，结果列于表5和表6。实验表明，在pH为3.0~3.8的条件下，镀层厚度和镀液的覆盖能力均较好。因此Trich-9551工艺将pH控制在3.0~3.8的范围内。
4、搅拌镀液对覆盖能力的影响
按Trich-9551工艺做250 mL赫尔槽试验，5 A电流施镀3 min，用玻璃棒搅拌镀液。实验发现，搅拌影响镀液的覆盖能力。与不搅拌相比，搅拌条件下镀层覆盖试片的长度减少5~10 mm，随着搅拌强度的增大，覆盖能力变差。因此，在Trich-9551工艺中规定，采用阴极移动或轻微空气搅拌的方式操作，不可以用大气流搅拌镀液。http://www.zhsysb.cn
相关信息
粤公网安备 44190002002768号
