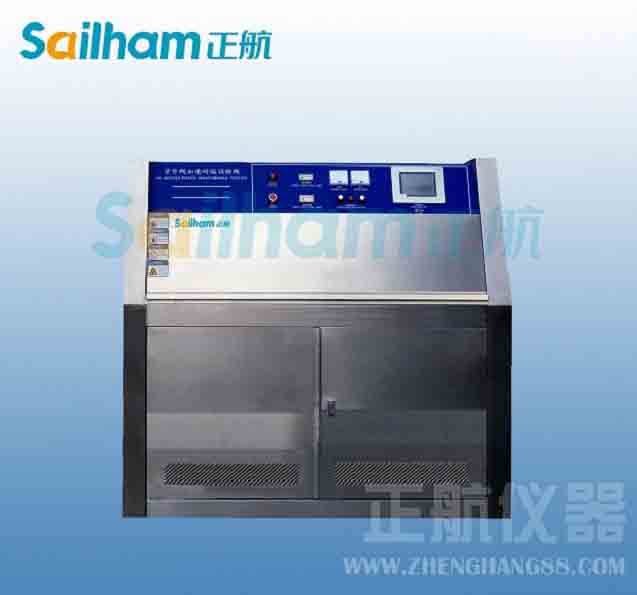

　　§、好的太阳光耐紫外老化箱的电气原理图如图2.1所示。在电气原理图中，我们可以看出，好的太阳光耐紫外老化箱的控制环节主要落实在紫外线发生器、红外线发生器和风机三个部分，引入的电源为单项电，实现对上述三者控制对象的具体控制管理由控制单元实现，控制指令则通过控制面板输入。

　　§、正如前面所介绍的，好的太阳光耐紫外老化箱可以实现的产品方式可以有臭氧、紫外线臭氧、红外线高温、紫外臭氧加高温等类型。通过电气原理图，我们可以做出简单说明：通过J1、J2、J3触点的通断可以实现相应的产品方式。

　　§、当然，此图只是原理简图，与具体的电气元件分布、编号等会有不同，它只做初步、简略地说明，具体的电路图见图2.5所示。

理图

§、好的太阳光耐紫外老化箱控制电路板原理说明

　　§、直流低电压

　　§、，变压器出来的交流电压，经过D6、D7、D8、D9四个二极管组成的整流电桥滤波后得到+12V的电压，+12V电压经过7805稳压滤波后得到+5V，在图中特地标志出+5v、+12v的电源引出。

　　§、继电器控制电路

　　§、单片机的15、16、17脚控制三级管Q1、Q2、Q3的导通，从而控制中间继电器KZ2、KZ3、KZ4的吸合，以产品、保温解冻、风机等工作状态的实现。

　　§、单片机芯片HT48R06A-1简介

　　§、HT48R06A-1是多I/O口高性能8位单片机，具有2.2-5.5V的工作电压范围，13个I/O口线，1024x14bit的程序只读存储器，64×8位数据存储器，内置石英振荡或RC振荡器，看门狗(WDT)电路，2级堆栈，14位查表指令，当时钟频率为8MHz时指令周期仅为0.5uS，一个8位带溢出中断功能8级预分频的定时/计数器，63条功能强劲的精简指令集，18脚DIP封装。

　　§、HT48R06A-1内部结构见图2.4所示，HT48R06A-1主要功能特性如下：

　　　A.       工作电压：2.2-5.5V；

　　　B.       暂停及端口唤醒功能；

　　　C.       13条双向I/O输入输出口线；

　　　D.       低电压复位功能；

　　　E.       一个8位可编程定时/计数器；

　　　F. 内置石英晶体和RC振荡器；

　　　G. 63条精简指令集；

　　　H.       看门狗（WDT）电路；

　　　I. 64×8内部数据存储器RAM；

　　　J. 支持PFD蜂鸣器输出音；

　　　K.       1024×14位程序存储器ROM；

　　　L. 所有指令均为1-2个机器周期；

　　　M.14位查表指令；

　　　N.       2级堆栈；

　　　O.       位操作指令；

　　　P. 中断输入与一个I/O口复用。

　　具体的管脚功能说明如下：

　　管脚1-4、18-15为PA0-PA7双向8位输入/输出端口；

　　管脚7-5为PB0-PB2双向3位输入/输出端口；

　　管脚9、10是双向输入/输出口，同时又是外部中断和计时器端口；

　　管脚11为复位端；

　　管脚8为接地端；

　　管脚13、14是脉冲输入输出端口，外接晶振或振荡电路；

　　管脚12为电源端。
