光伏组件老化试验箱系统结构分析

光伏组件老化试验箱系统结构分析：

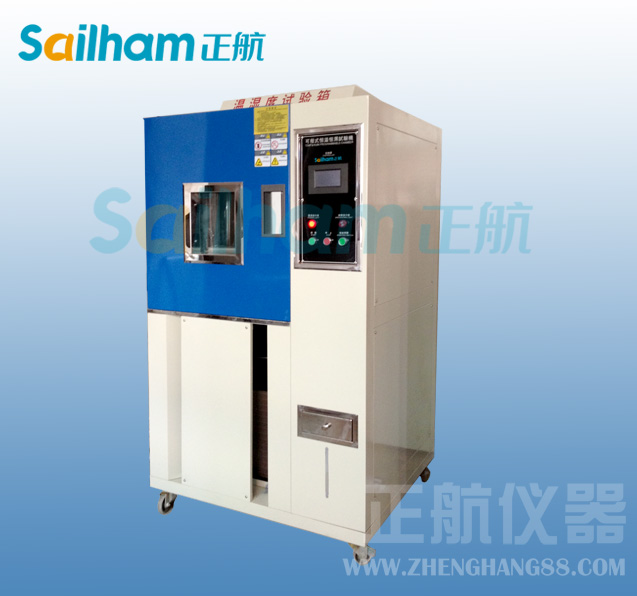

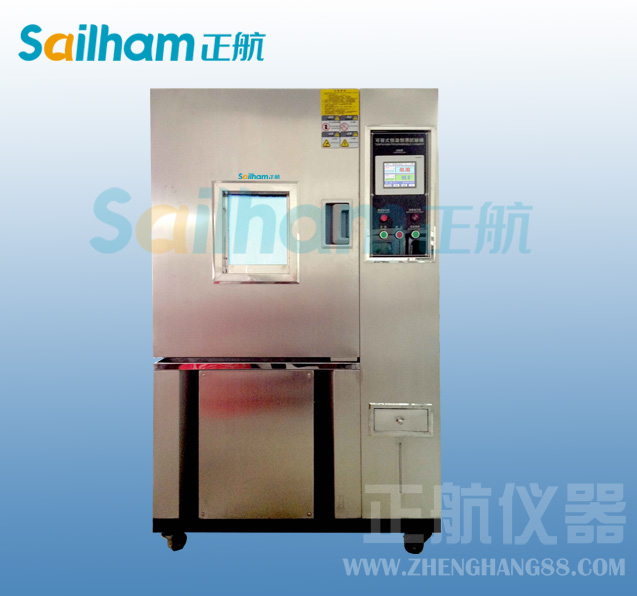

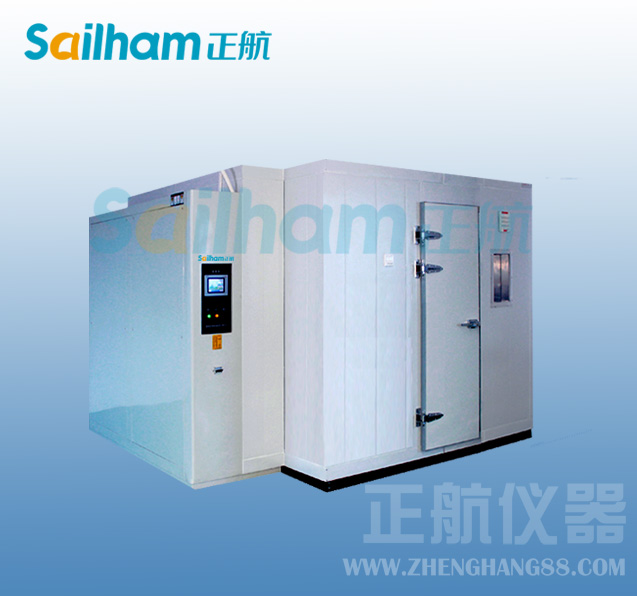

系统由主控上位机外加11路专用下位机(其中一路为程控电源)组成分布式集散控制系统，包括高温老化烘箱、双组程控老化电源、老化板、继电器控制板、下位机控制板、共有测试通道及上位机七部分组成。烘箱提供老化所需的温度应力场，内有十只100总线插槽，可一次插十块老化板；双组程控老化电源靠程序监控构成闭环调节系统，使老化电压的实际值始终处于设定范围内，并能为老化过程提供两组电压值。

当有电容被击穿时，使老化电压脱离闭环系统，实施对击穿工位号的检测和分离；老化板具有耐高温的特性，是老化电容的载体，其上的特制夹具可满足固定不同体积、不同引脚电容的要求，每块容量为40工位，系统容量为400工位；继电器控制板是继电器阵列及其控制驱动部分，它接收下位机控制板的命令，是对电容实施加电压老化及分离测试的切换控制执行器；下位机控制板是微机扩展系统，与继电器控制板和老化板一一对应，控制系统进行老化、测试及筛选。若有电容击穿或测试超标，则检查工位号并送上位机；共有测试通道是各种标量共用的采样测试通道，其作用是将待测电容分离切入前级通道，测量待测标量；主控计算机对电容老化和测试进行过程集中管理，通过串行通信向下位机发送控制指令，实施程序设定的工作路线，并对测量结果进行数据管理，提供屏幕查询和报表输出功能。
