一、耐尘浓度测量方法

    在耐尘试验箱利用滤光式耐尘计测量透射率,通过耐尘采样仪求得耐尘浓度,找出透射率与耐尘浓度的关系。在试验时根据滤光式耐尘计输出的透射率自动查算关系式,及时进行耐尘浓度的监测和控制。

二、滤光式耐尘计测量原理

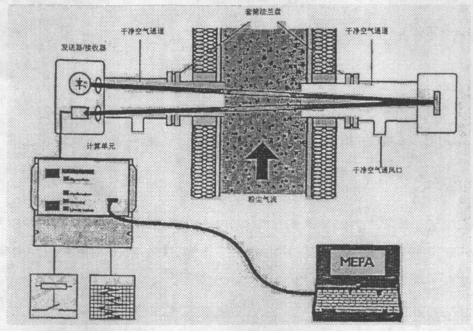

在耐尘试验时,我们将滤光式耐尘计安装在风道上直接测量气流含尘量。滤光式耐尘计的发送器/ 接收器是由发送和接收镜头组成(见图)。用一个红外二极管作光源,发送器将红外二极管发出的光发射到充满耐尘的空间,再到反射器,光又从反射器反射到接收器,这样,光透过耐尘气流两次,减弱后的光被记录在接收器,同时作为一束电信号通过连接电缆传送到计算单元进行计算。

滤光式耐尘计以公式1计算透射率,范围为10 既~ 既,计算的透射率转换成模拟量输 出或通过计算机直接显示。T=I/I。

式中:T一透射率,%;

     I。一基本光强度,它代表 了在测量区域干净的光束,在校准时确定,存储在计算单元;

     I一光强度,接收器检测到的光强度。

以上两点，是耐尘试验箱中耐尘浓度测量技术与滤光式耐尘计测量原理，我们正航仪器工作人员始终如一，坚持为您答疑解惑，找出试验中存在的问题，为您答疑解惑。http://www.zhsysb.cn
